РЕЛЕ ДАВЛЕНИЯ



Реле давления РГ и РМ (в дальнейшем реле) предназначены для переключения электрических цепей (их замыкания или размыкания) в момент достижения заданного давления, как при повышении давления, так и при понижении давления рабочей среды до значения фиксированной уставки.




Реле применяется в автоматических и автоматизированных системах контроля, управления и регулирования давления. Контролируемая среда – воздух, вода, газы и жидкости не агрессивные к нержавеющей стали.



Реле состоит из приемника давления (поз. 1), механизма настройки реле (поз. 2) и коммутирующих элементов. Соединитель стандарта DIN 43650 серии G (поз. 11) служит для соединения реле с электрической цепью.

Контролируемая среда - воздух, вода, газы и жидкости не агрессивные к нержавеющей стали. Степень защиты от пыли и влаги IP54.

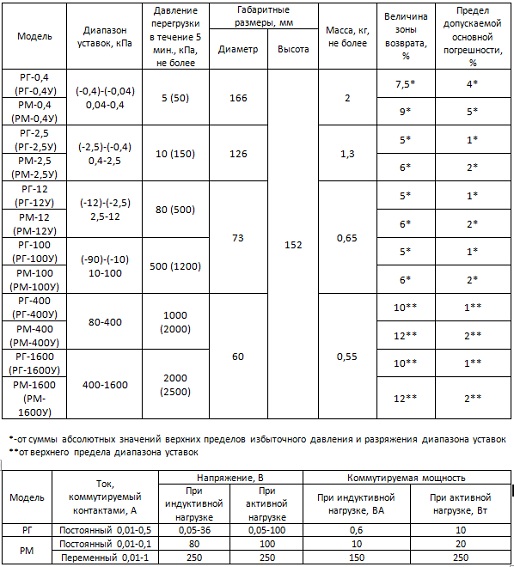

Ниже приведены диапазоны уставок давления срабатывания, давление перегрузки, габаритные размеры и масса в зависимости от модели реле.

Резьба штуцера реле РГ и РМ М20х1,5. В качестве опции поставляются переходные штуцера М20х1,5/М16х1,5 и М20х1,5/М12х1,5, а также возможна установка реле на кронштейн и последующее соединение с помощью трубки TRN6/4.

Исполнение реле РГ возможно как с одной устакой, так и с двумя.
По желанию заказчика возможно внесение изменений.

Более подробную техническую информацию Вы можете получить в разделе КАТАЛОГ

---
